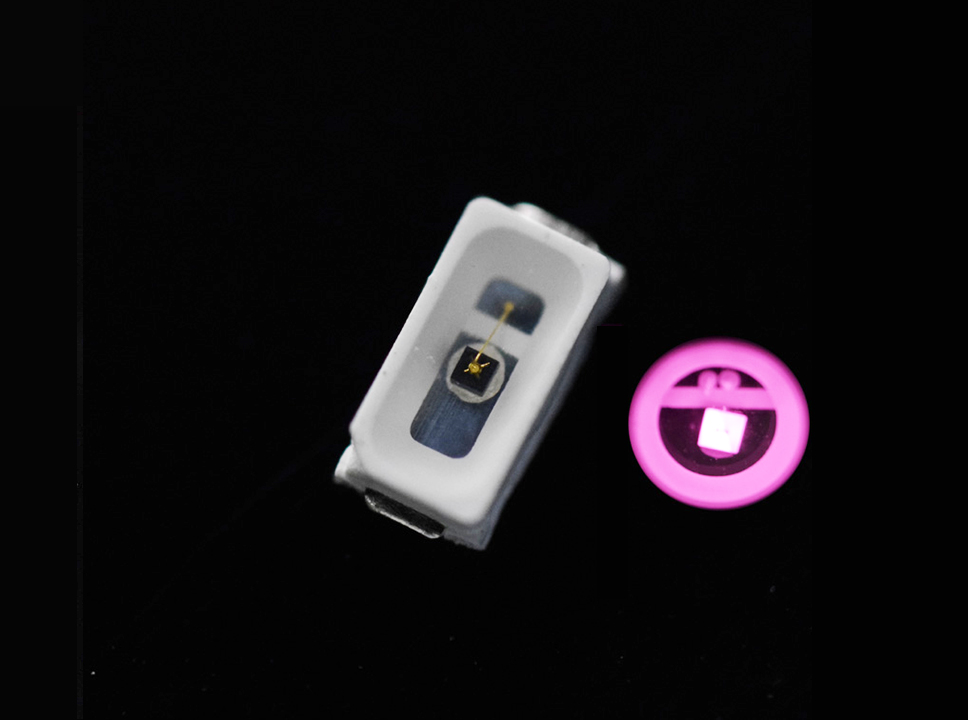

3014贴片灯珠

所属分类：3014贴片灯珠
点击次数：
发布日期：2018/06/01
在线询价

详细介绍

3528贴片LED红外850nm分为0.1W 0.2W 0.3W 0.4W四个功率。功率不同，芯片大小不同。红外灯发射强度固定的情况下，发光角度越大，照射距离会越短。所以贴片红外120度会比插件红外30度发射距离短。相反，如果保障发射距离的情况下，角度就会变小。由此可见，同等功率下，角度越大，距离越短。角度越小，距离越长。一般情况下，红外灯的角度和镜头的角度一致，是最科学的使用。同时并不是红外灯的角度越大，画面效果越好。需要根据环境调整。如比走廊，红外发射角度过大，会直接影响成像。近处边缘成像太亮，形成光幕现象，远处中心反而看不见，只有一片发白现象。所以最适合走廊的红外灯应该比镜头的角度略窄。另外，可以利用两灯互补技术，宽角和窄角红外灯搭配，调整位置，可以达到角度和距离互补的效果。由此可见，不同焦距的镜头选择合适的红外灯，红外灯的角度在任何情况下都不建议大于镜头的角度，狭小环境红外应选用比镜头角度更小的红外灯。

产品信息：

品牌	百优特BYT
产品型号	3014IRC-85L/14I80
规格尺寸	3.01.40.8mm(长宽厚)
芯片品牌	台湾原装鼎元14mil
材质	99.99%纯金线+铜支架
极性	缺口为负极
包装	4000个/盘
质保	二年
LED寿命	80000小时
环保	所有LED符合ROHS环保标准

电性最大额定值：（Ta=25℃）

电气特性	符号	额定值	单位
最大持续工作电流	IF	80	mA
最大脉冲工作电流Pulse width≦100us,Duty≦1%	IFP	1000	mA
反向电压	VR	5	V
最大功耗	Pd	120	mW
工作温度	Topr	-25--+80	℃
储存温度	Tstg	-40--+80	℃
波峰焊接建议最高炉温	Tsol	235	℃

光电特性：（Ta=25℃）

电气参数	符号	测试参数	最小值	典型值	最大值	单位
发射功率	PO	IF=80mA	---	---	0.3	W
发射强度	Ie	IF=20mA	---	10		mW/sr
		IF=80mA	20	---	30	mW/sr
		IF=1000mA (Pulse width≦100us,Duty≦1%)	---	350	---	mW/sr
工作电压	VF	IF=20mA	1.3	1.4	1.6	mW/sr
		IF=80mA	---	1.4	1.7	mW/sr
		IF=1000mA (Pulse width≦100us,Duty≦1%)	---	2.0	2.3	mW/sr
发射波长	λP	IF=80mA	840	850	860	nm
反向电流	IR	VR=5mA	---	---	5	uA
发射角度	2θ1/2	IF=80mA	---	120	---	deg
