850nm红外灯

您的当前位置: 首 页 >> 产品中心 >> 850nm插件红外灯珠

850nm红外灯

  • 所属分类:850nm插件红外灯珠

  • 点击次数:
  • 发布日期:2018/05/22
  • 在线询价
详细介绍

        45F5插件圆头红外线发射管是安防专用红外发射管。12MIL 850nm芯片发射管一般采用60MA以下使用。较多使用会达到80MA100MA甚至120MA大电流。LED工厂不建议超负荷电流使用。产品电流越大,热量越大,对芯片大小要求更高,如果热量无法及时散发出去,会加快产品光衰,导致寿命短,质量不稳定等。如果设计较大电流LED,则配用大尺寸芯片封装的红外灯珠。深圳市百优特光电科技有限公司除了提供0.2W功率红外灯珠外,还提供0.4W红外,0.3W红外,0.5W红外大功率直插红外发光二极管



产品信息:

品牌

百优特BYT

产品型号

503IRC-85L/14I80-30A

规格尺寸

Ø5*H8.7mm

芯片品牌

台湾原装鼎元14mil

材质

99.99%纯金线+耐高温工艺

极性

短脚为负极

包装

1000/

质保

二年

LED寿命

80000小时

环保

所有LED符合ROHS环保标准



电性最大额定值:(Ta=25

电气特性

符号

额定值

单位

最大持续工作电流

IF

80

mA

最大脉冲工作电流Pulse   width100us,Duty1%

IFP

1000

mA

反向电压

VR

5

V

最大功耗

Pd

120

mW

工作温度

Topr

-25--+80

储存温度

Tstg

-40--+80

波峰焊接建议最高炉温

Tsol

235

光电特性:(Ta=25

电气参数

符号

测试参数

最小值

典型值

最大值

单位

发射功率

PO

IF=80mA

---

---

0.3

W

发射强度

Ie

IF=20mA

---

15


mW/sr

IF=80mA

30

---

40

mW/sr

IF=1000mA

(Pulse width100us,Duty1%)

---

567

---

mW/sr

工作电压

VF

IF=20mA

1.3

1.4

1.6

mW/sr

IF=80mA

---

1.5

1.8

mW/sr

IF=1000mA

(Pulse width100us,Duty1%)

---

2.0

2.3

mW/sr

发射波长

λP

IF=80mA

840

850

---

nm

反向电流

IR

VR=5mA

---

---

5

uA

发射角度

2θ1/2

IF=80mA

---

30

---

deg

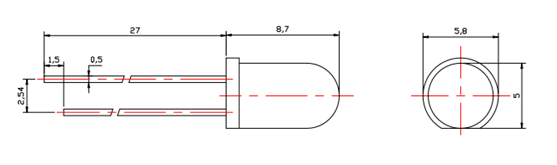

产品尺寸:

红外线发射管

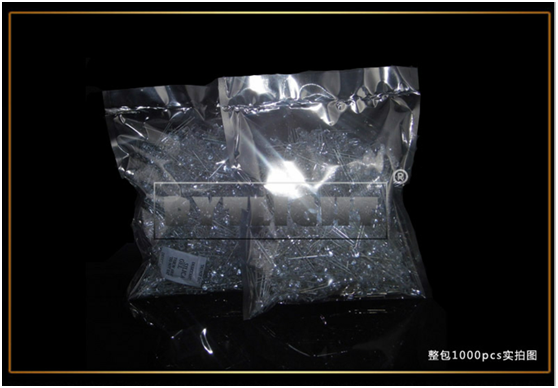

产品包装图:

红外线发射管

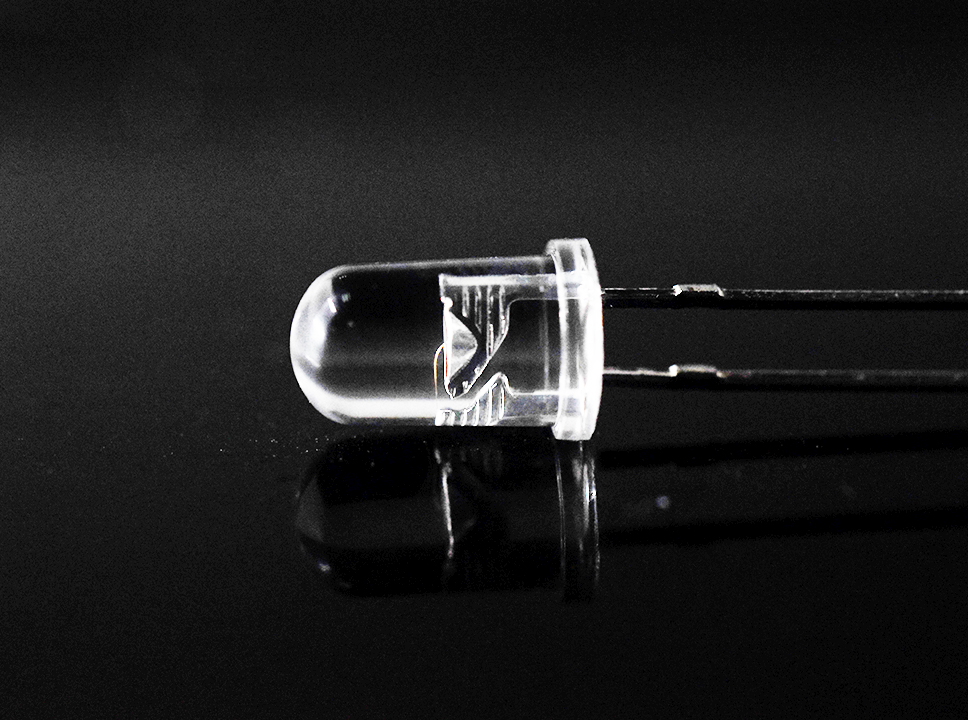

产品发光图:

红外线发射管

红外线发射管
